Comment réparer un circulateur de chauffage ?

comment réparer un circulateur de chauffage

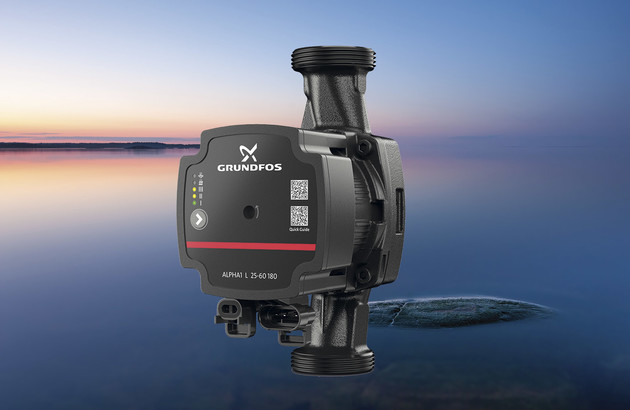

Le circulateur de chauffage, également appelé pompe de circulation, assure l’alimentation continue des émetteurs de chaleur de votre logement en liquide caloporteur. Une panne du circulateur empêche donc le bon fonctionnement de votre système de chauffage central à eau. Le raccordement de la chaudière bois, de la chaudière fioul ou de la chaudière gaz avec les radiateurs de votre maison est ainsi assuré par la pompe de circulation, quel que soit l’éloignement entre ces différents éléments du système de chauffage.

comment réparer un circulateur chauffage

Quels sont les avantages et les inconvénients du circulateur de chauffage ?

L’installation d’un circulateur de chauffage permet une régulation fine de la chaleur et rend possible la programmation du chauffage. Si ce système est idéal pour remplacer une circulation de chauffage par thermosiphon, elle a bien entendu ses avantages et ses inconvénients.

comment réparer un circulateur chauffage

Quel est le rôle d’un circulateur de chauffage ?

L’objectif d’un circulateur de chauffage est de remplacer le principe d’inertie du thermosiphon. En effet, cette nouvelle technologie permet de mettre le fluide caloporteur sous pression et de limiter les déperditions énergétiques dans les tuyaux.

Principe de fonctionnement

A l’inverse, le principe du thermosiphon prévoyait la circulation du liquide caloporteur grâce à la disposition de l’installation. Après son passage dans la chaudière, le liquide caloporteur devient plus léger. En plaçant les radiateurs en amont de la chaudière, les calories pouvaient ainsi monter jusqu’aux émetteurs de chaleur. Une fois refroidit, le liquide caloporteur redescendait ensuite naturellement.

Un circulateur de chauffage permet d’installer une tuyauterie plus fine qu’avec le principe du thermosiphon. Le parcours des tuyauteries en est simplifié. Il existe trois types de circulateur :


  • les circulateurs de chauffage standard (moteur asynchrone) ;
  • les circulateurs à vitesse variable ;
  • les circulateurs à moteur synchrone (ou circulateurs à aimant permanent).

Comment installer un circulateur de chauffage ?

Sur l’installation de chauffage, le circulateur se positionne à la sortie de la chaudière au niveau du départ de l’eau chaude. Il s’agit d’une petite pompe électrique composée d’une turbine et d’un starter. Il est équipé d’une entrée et d’une sortie afin de pouvoir être placé entre deux sections de canalisation. Une coquille isolante peut les entourer. Les modèles à usage domestique disposent d’une pompe à aube en ligne. Aucun entretien n’est nécessaire.


Les circulateurs sont désormais essentiels au bon fonctionnement :


  • du chauffage ;
  • de la production d’eau chaude sanitaire ;
  • de la climatisation.

Les circulateurs de chauffage standards

Les pompes de circulation standards sont les moins onéreuses du marché. Plusieurs positions peuvent être sélectionnées pour moduler la vitesse. Toutefois, le moteur asynchrone des circulateurs standards consomme beaucoup d’énergie, ce qui engendre un rendement moins performant qu’un moteur synchrone.

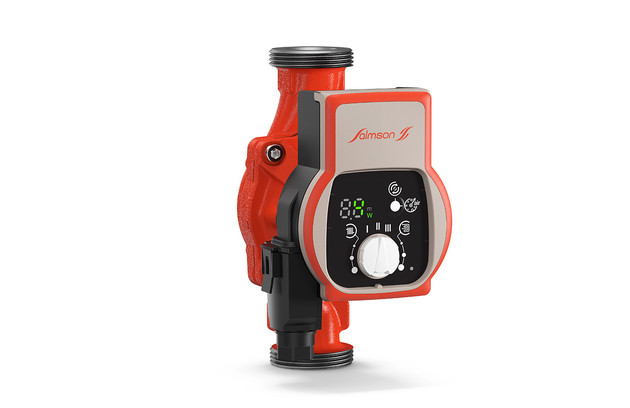

Les circulateurs à vitesse variable


Un dispositif électronique permet de réguler la vitesse de rotation de manière continue :

par cascade d’impulsions ; ou par convertisseur de puissance.

Le dispositif électronique du circulateur à vitesse variable permet d’ajuster le débit de la pompe en fonction de l’ouverture et de la fermeture des différentes vannes sur le circuit, comme les robinets thermostatiques des radiateurs. Il s’agit d’une solution plus économe que la précédente, puisque le débit s’abaisse automatiquement en fonction du nombre de vannes thermostatiques en fonctionnement.


Le système de programmation du circulateur à vitesse variable permet de contrôler :


  • le débit ;
  • le niveau de pression ;
  • la vitesse de rotation ;
  • la puissance absorbée ;
  • la température de l’eau, etc.

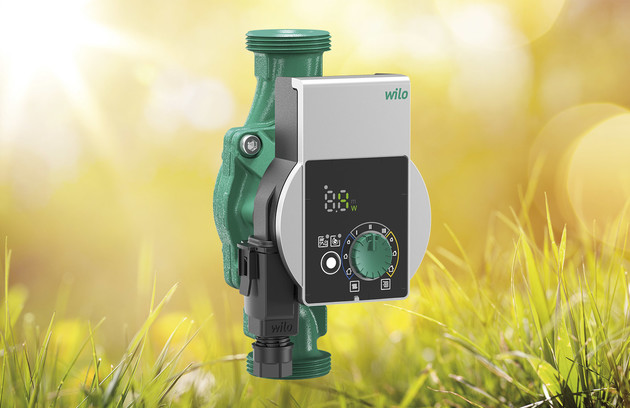

Les circulateurs à moteur synchrone (ou circulateurs à aimant permanent)

Le degré de régulation du circulateur à moteur synchrone permet de réaliser jusqu’à 20 % d’économie d’énergie. Il s’agit de la solution assurant un confort thermique optimum.

Avantages Inconvénients
  • Grande réactivité du système de chauffage : mise en température rapide.
  • Parcours des tuyauteries plus simples à installer.
  • Le placement de la chaudière est libre.
  • Compatible avec des radiateurs basse température, des planchers chauffants, des circuits en pieuvre, etc.
  • Alimentation électrique nécessaire.
  • Consommation énergétique importante :
  • Investissement coûteux.
  • Pannes possibles au niveau de l’équipement électromécanique.

Pour régler le débit d’eau, le moteur à plusieurs vitesses du circulateur de chauffage permet de régler différentes consignes.

comment réparer un circulateur chauffage

Comment dépanner un circulateur de chauffage central ?

Le circulateur de chauffage central permet d’enclencher le passage de l’eau dans le circuit des canalisations jusqu’aux radiateurs. Le système peut se bloquer après une longue période d’inactivité.

Trouver la cause de la panne du circulateur

Lors de la remise en service de votre chauffage au début de l’hiver, il se peut qu’il ne fonctionne pas. Les causes peuvent être diverses, mais une inactivité lors des saisons plus clémentes fait souvent partie des causes.

Lorsque le chauffage ne démarre pas au début de l’hiver, une panne du circulateur est fréquente. Le problème est alors lié à l’accumulation du dépôt. Le moteur fait alors l’objet d’un phénomène de gommage qui empêche le bon fonctionnement de l’installation.


Pour pouvoir débloquer le système de chauffage, il faut utiliser un tournevis pour accéder à la fente du moteur. Une légère rotation permet généralement de réparer le circulateur de chauffage. Cette manœuvre déclenche en effet une sorte d’impulsion mécanique qui aide le moteur à se remettre en service.


Si cela ne suffit pas, la cause de la panne est différente et il faudra contacter un professionnel certifié pour une opération de maintenance de l’appareil de chauffage.


Faut-il démonter la pompe de circulation ?

Afin de pouvoir relancer le moteur du circulateur de chauffage, il est nécessaire de démonter la pompe de circulation avec une clé à griffes. Cela permet :


  • de vérifier l’état des composants ;
  • de tester le moteur ;
  • de nettoyer la turbine ;
  • de désembouer et nettoyer le starter ;

Lors du contrôle du circulateur de chauffage, une panne au niveau de la turbine nécessite le changement complet du dispositif.
