En bref : comment réussir le branchement d’un radiateur électrique ?
Un branchement radiateur électrique se réalise sur un circuit dédié au chauffage, protégé par un disjoncteur adapté et un interrupteur différentiel, conformément à la norme NF C 15‑100. Le radiateur ne doit jamais être branché sur une simple prise de courant : il est raccordé à une sortie de câble via des fils électriques (phase, neutre et terre) de section suffisante, depuis le tableau électrique et le circuit spécialisé de chauffage. Un câblage soigné, la coupure préalable du courant, le respect du calibre du disjoncteur et l’éventuelle connexion du fil pilote vers un programmateur garantissent sécurité, confort et économies d’énergie. En cas de doute, l’intervention d’un électricien qualifié reste indispensable pour un raccordement conforme et durable.
Installer un radiateur électrique moderne à inertie ou rayonnant est une excellente solution pour améliorer le confort thermique d’une pièce tout en maîtrisant la consommation d’énergie. Mais avant de profiter de la chaleur douce d’un nouvel appareil, il faut s’assurer que son branchement électrique est correctement réalisé, dans le respect des règles de sécurité et des normes en vigueur.
Entre le choix du disjoncteur, la section des câbles électriques, le raccordement au tableau de répartition et la connexion du fil pilote, les étapes peuvent sembler techniques pour un non‑spécialiste. Cet article vous guide de façon pédagogique sur le branchement radiateur électrique, depuis les principes de base jusqu’aux bonnes pratiques de pose mural, tout en rappelant les situations où l’appel à un professionnel Espace Aubade ou à un électricien partenaire est vivement conseillé.
Avant de détailler les étapes pratiques, il est important de bien comprendre comment s’intègre un radiateur électrique dans une installation électrique domestique. Un radiateur est un appareil de chauffage fixe, alimenté directement par le réseau électrique via un circuit spécialisé, et non une simple prise.
La norme NF C 15‑100 impose que les radiateurs électriques (convecteurs, panneaux rayonnants, radiateurs à inertie, sèche‑serviettes) soient alimentés par un circuit électrique dédié au chauffage, avec sa propre protection au tableau divisionnaire. Les radiateurs ne doivent pas être raccordés au même circuit que les prises ou l’éclairage, afin de garantir sécurité et performance du système de chauffage.

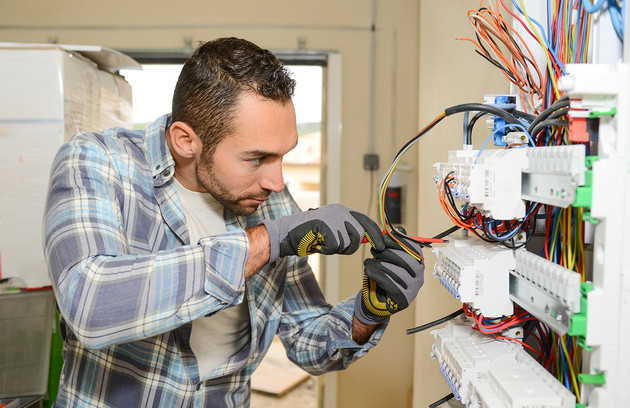

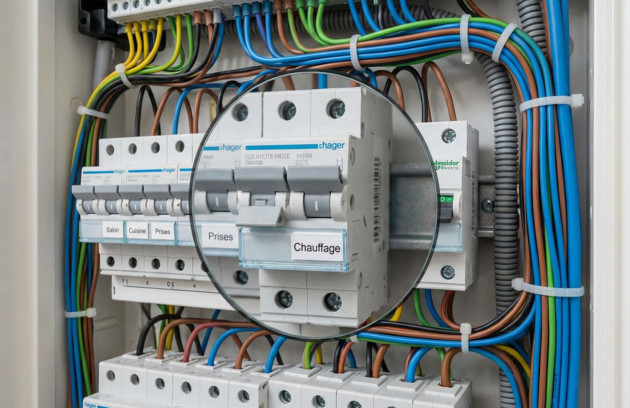

En pratique, ce circuit dédié part du tableau électrique, traverse un disjoncteur divisionnaire puis un interrupteur différentiel, avant d’alimenter une ou plusieurs sorties de câble mural vers les différents radiateurs. Le respect de cette séparation des circuits participe à la protection contre les surcharges, les courts‑circuits et les risques d’électrocution.

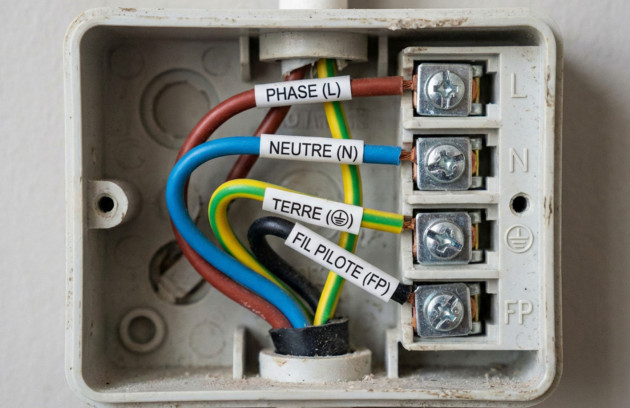

Le branchement radiateur électrique se fait en général sur trois fils : la phase (souvent rouge ou marron), le neutre (bleu) et le fil de terre (vert/jaune). Ces trois conducteurs assurent l’alimentation électrique et la mise à la terre de l’appareil, indispensable pour la sécurité des occupants.
Sur un radiateur moderne, un quatrième conducteur peut être présent : le fil pilote (souvent noir ou gris). Ce fil permet de relier le radiateur à un programmateur ou à un système de domotique afin de piloter les modes (Confort, Éco, Hors‑gel, Arrêt…) à distance et de réaliser des économies d’énergie plus importantes, surtout avec plusieurs appareils de chauffage dans le logement.
Un branchement radiateur électrique se prépare avant même d’approcher un tournevis. Il faut d’abord sécuriser l’installation électrique, puis vérifier la puissance de l’appareil, le calibre du disjoncteur et la section des câbles utilisés.
Avant toute intervention, il est impératif de couper le courant au niveau du disjoncteur général ou, au minimum, du disjoncteur dédié au circuit de chauffage. Travailler hors tension limite les risques d’électrocution en cas de contact accidentel avec un fil dénudé.

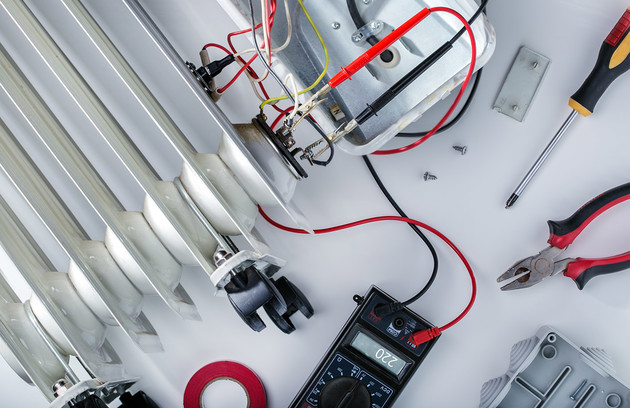

Un testeur ou un multimètre permet de vérifier l’absence de tension sur les conducteurs avant de commencer à dénuder ou à raccorder les fils. Cette étape de sécurité fait partie des fondamentaux de tout travail de bricolage sur un montage électrique, qu’il s’agisse d’un radiateur, d’un chauffe‑eau ou de tout autre appareil.
Le disjoncteur qui protège le circuit de chauffage doit être dimensionné selon la puissance totale des radiateurs raccordés sur la ligne (en watts) et la section des conducteurs (en mm²). Par exemple, un circuit de radiateurs jusqu’à environ 3 500 W est généralement protégé par un disjoncteur 16 A avec une section de 1,5 mm², tandis qu’un circuit jusqu’à 4 500 W nécessite un disjoncteur 20 A avec des câbles de 2,5 mm².
Ces correspondances entre puissance, calibre de disjoncteur et section de câble permettent de limiter le courant électrique à des valeurs compatibles avec les conducteurs, et d’éviter échauffements et risques de court‑circuit. En cas de doute, il est préférable de faire valider le dimensionnement par un électricien ou par un professionnel partenaire d’Espace Aubade.

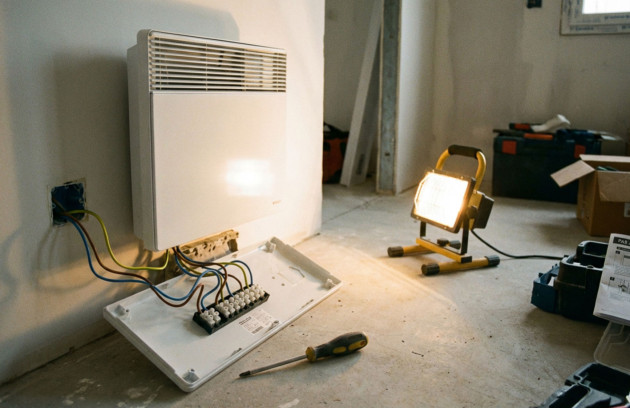

Une fois la préparation réalisée et le matériel électrique dimensionné, vous pouvez passer au branchement radiateur électrique proprement dit. Les étapes peuvent varier légèrement selon les marques et modèles, mais la logique générale reste la même.
Le raccordement électrique se fait généralement sur une sortie de câble murale, encastrée ou en saillie, protégée par une boîte de dérivation ou un boîtier d’encastrement. Cette sortie est alimentée depuis le tableau électrique par un câble 3 conducteurs (ou 4 si fil pilote) passé dans une gaine ou une goulotte.

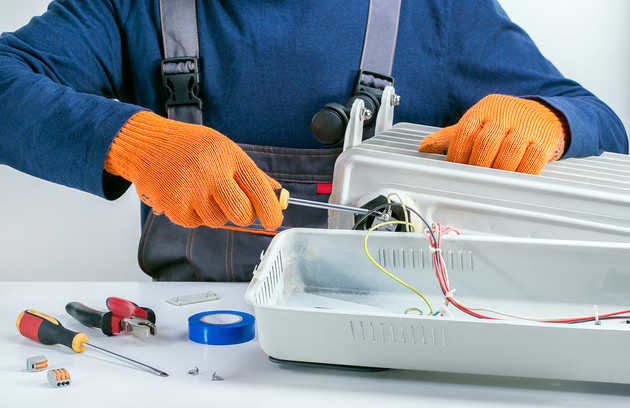

Sur le radiateur, retirez le capot du boîtier de raccordement pour accéder au bornier ou au domino de connexion. La notice fournie par le fabricant précise le marquage des bornes (L pour la phase, N pour le neutre, symbole de terre, borne fil pilote le cas échéant) et la manière d’insérer les fils (sertissage, vis, connecteurs rapides).
Après avoir coupé le courant et vérifié l’absence de tension, dénudez les extrémités des fils électriques sur 8 à 10 mm à l’aide d’un dénude‑câble. Raccordez la phase (rouge ou marron) sur la borne L, le neutre (bleu) sur la borne N et le fil de terre (vert/jaune) sur la borne de terre dédiée. Serrez soigneusement les vis du bornier ou du domino pour garantir un bon contact.
Si le radiateur dispose d’un fil pilote, raccordez‑le sur la borne FP ou dédiée, en reliant ce conducteur au câble pilote qui remonte vers le programmateur ou le coffret de gestion au niveau du tableau électrique. Sur un modèle sans pilotage centralisé, le fil pilote peut être isolé et non utilisé, en respectant les préconisations du fabricant.
Lorsque le câblage est terminé, refermez le boîtier de raccordement et vérifiez que les fils sont correctement positionnés, sans risque de pincement. Fixez le radiateur sur ses supports muraux, en vérifiant l’horizontalité avec un niveau à bulle et en respectant les distances de sécurité par rapport au sol, aux meubles et, dans une salle de bains, aux volumes de protection autour de la baignoire ou de la douche.

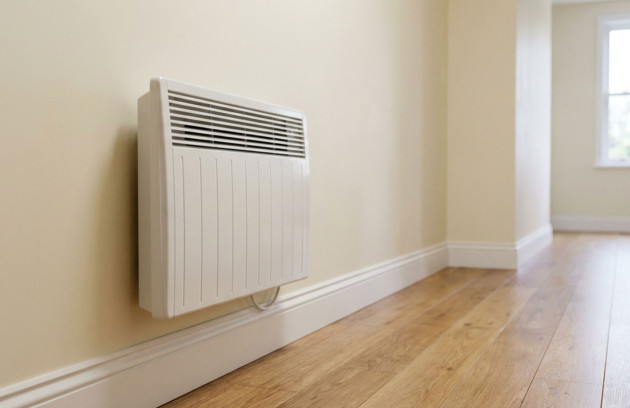

Une fois le radiateur solidement fixé et le capot refermé, rétablissez le courant au disjoncteur général puis au disjoncteur divisionnaire du circuit de chauffage. Mettez en marche le radiateur à l’aide de sa molette ou de son thermostat d’ambiance pour vérifier que le corps de chauffe commence à chauffer et que le confort thermique est au rendez‑vous.
De nombreux radiateurs à inertie et panneaux rayonnants modernes sont équipés d’un fil pilote permettant de les relier à un programmateur central ou à un système de domotique. Bien utilisé, ce fil pilote est un levier majeur pour faire des économies sur votre facture d’électricité.
Le fil pilote transmet des ordres de fonctionnement (Confort, Éco, Hors‑gel, Arrêt, éventuellement Confort‑1 ou Confort‑2) aux radiateurs électriques. Ces ordres sont générés par un programmateur ou un gestionnaire d’énergie, généralement situé près du tableau électrique. Ils permettent de réguler la température pièce par pièce ou zone par zone, en fonction des horaires et des besoins.
Grâce au fil pilote, vous pouvez par exemple abaisser la température la nuit dans les chambres, ou en journée dans les pièces peu occupées, sans avoir à régler chaque radiateur manuellement. Cette gestion centralisée est particulièrement efficace avec un parc de radiateurs à inertie ou de panneaux rayonnants, pour optimiser la consommation électrique sans sacrifier le confort.
Le fil pilote de chaque radiateur est relié à un dispositif de commande (programmateur, gestionnaire) et à un disjoncteur 2 A dédié, situé dans le coffret électrique. Les fils pilotes de plusieurs radiateurs d’une même zone peuvent être regroupés, puis raccordés à la sortie correspondante du programmateur.
La norme NF C 15‑100 précise que le fil pilote doit pouvoir être sectionné (coupé) pour des raisons de sécurité, notamment en cas d’intervention sur le circuit de chauffage. Cette coupure peut se faire au niveau du tableau électrique, via un dispositif spécifique ou un disjoncteur avec contact auxiliaire. Sur ce point, l’intervention d’un électricien est fortement recommandée.

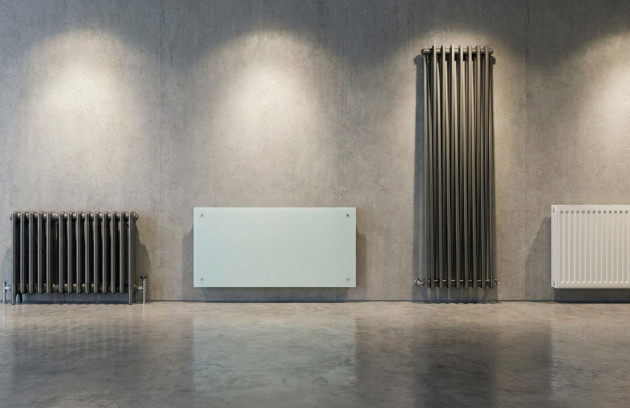

Un branchement radiateur électrique réussi commence par le choix d’un appareil adapté à la pièce, à la puissance nécessaire et à votre mode de vie. La technologie de chauffe, la puissance en watts, le type de régulation et les fonctionnalités influencent à la fois le confort et la consommation.
Les radiateurs électriques à inertie (fluide caloporteur ou inertie sèche) offrent une chaleur douce et homogène, avec une bonne stabilité de température. Les panneaux rayonnants diffusent une chaleur par rayonnement, plus directe, tandis que les convecteurs réchauffent principalement l’air ambiant par convection.
Pour un confort optimal au quotidien, les radiateurs à inertie sont souvent privilégiés dans les pièces de vie, car ils limitent les variations de température et la sensation d’air froid. Les panneaux rayonnants ou convecteurs peuvent être utilisés en chauffage d’appoint ou dans des pièces occupées plus ponctuellement.
Espace Aubade propose une large sélection de radiateurs électriques : modèles à inertie, panneaux rayonnants, radiateurs design verticaux, appareils connectés et solutions adaptées aux différentes surfaces de pièces. Chaque fiche produit précise la puissance, le type de corps de chauffe, la présence d’un fil pilote, la classe d’isolation et les fonctionnalités de programmation.
Ces appareils s’intègrent dans des systèmes de chauffage variés : tout électrique, mixte avec pompe à chaleur, complément d’un chauffage central, etc. Pour une vue d’ensemble sur les solutions de chauffage électrique et leurs usages, vous pouvez également consulter l’article dédié « Chauffage électrique : des solutions pour tous », qui présente les différents types de radiateurs et leur place dans la maison.
Certains radiateurs sont spécialement conçus pour s’intégrer facilement dans une installation électrique moderne, avec fil pilote, thermostat électronique et fonctionnalités avancées. C’est le cas de modèles à inertie et à chaleur douce, qui optimisent la diffusion de la chaleur tout en limitant la consommation d’énergie.
Dans la gamme Espace Aubade, le radiateur électrique Baléares 2 illustre ce type de solution : radiateur à inertie, programmation intégrée, compatibilité fil pilote et design soigné. Pour en découvrir les caractéristiques techniques et les conditions d’installation, vous pouvez consulter la fiche du radiateur électrique Baléares 2. Un autre exemple de radiateur design et performant, adapté au pilotage et au branchement sur circuit dédié, est le modèle Beams, présenté sur la page radiateur électrique Beams.

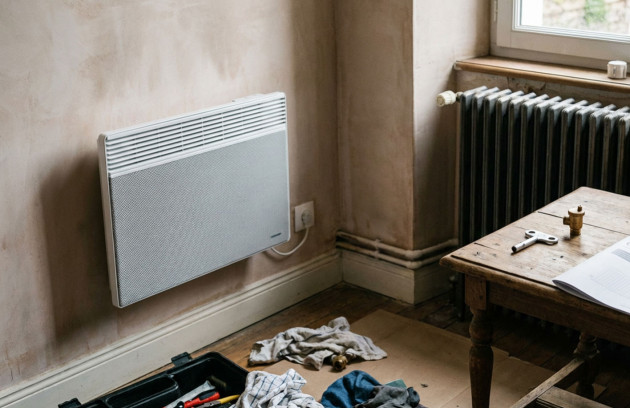

Si le branchement radiateur électrique concerne les appareils alimentés par le réseau, l’entretien du reste du système de chauffage (notamment les radiateurs à eau chaude) reste tout aussi important pour garantir un bon confort et éviter les pannes.
Pour les radiateurs reliés à une chaudière (fioul, gaz, bois) ou à une pompe à chaleur eau/eau, la purge régulière permet d’éliminer l’air présent dans les circuits. L’air perturbe la circulation du fluide caloporteur, diminue la diffusion de la chaleur et peut provoquer des bruits désagréables.
Espace Aubade propose un guide pratique expliquant comment purger un radiateur, étape par étape : préparation, ouverture du purgeur, récupération de l’eau, vérification de la pression au niveau de la chaudière, etc. Même si cette opération ne concerne pas directement les radiateurs électriques, elle s’inscrit dans la maintenance globale de votre installation de chauffage.
Qu’il s’agisse d’un radiateur à eau ou d’un radiateur électrique, un appareil qui ne chauffe pas correctement peut avoir plusieurs causes : problème de raccordement électrique, disjoncteur déclenché, thermostat défectueux, corps de chauffe en panne, air dans le circuit pour les radiateurs à eau, etc.
Pour aider à identifier l’origine de la panne, Espace Aubade propose un article détaillé « Pourquoi mon radiateur ne chauffe pas ? », qui passe en revue les cas fréquents et les solutions possibles. En cas de doute ou de suspicion de défaut électrique, l’intervention d’un électricien ou d’un chauffagiste qualifié est indispensable.
Non, un radiateur électrique fixe ne doit jamais être branché sur une prise de courant classique. Il doit être raccordé à une sortie de câble sur un circuit électrique dédié au chauffage, protégé par un disjoncteur adapté. Ce montage garantit la sécurité de l’installation électrique et le bon fonctionnement de l’appareil.
Le calibre du disjoncteur dépend de la puissance totale des radiateurs sur le circuit. Jusqu’à environ 3 500 W, un disjoncteur 16 A avec des câbles de 1,5 mm² est généralement utilisé. Entre 3 500 et 4 500 W, un disjoncteur 20 A et une section de 2,5 mm² sont recommandés. Au‑delà, un dimensionnement spécifique est nécessaire, à valider avec un professionnel.
Le fil pilote permet de connecter le radiateur à un programmateur ou à un système de gestion centralisée du chauffage. Il transmet des ordres (Confort, Éco, Hors‑gel, etc.) pour adapter la température selon les horaires et les pièces. Son bon raccordement électrique au tableau et au programmateur contribue à réduire la consommation d’énergie et la facture.
Si vous avez des connaissances solides en branchement électrique et que vous maîtrisez les règles de sécurité, le raccordement d’un radiateur sur un circuit existant peut être envisageable. En revanche, pour créer un nouveau circuit, intervenir sur le tableau électrique ou raccorder le fil pilote, l’intervention d’un électricien qualifié est vivement recommandée pour garantir la conformité à la norme NF C 15‑100.
Il faut vérifier la puissance disponible sur le tableau électrique, le calibre des disjoncteurs, la section des câbles et le nombre de circuits de chauffage existants. Un diagnostic par un électricien ou un installateur partenaire d’Espace Aubade permet de s’assurer que l’installation de chauffage peut être complétée sans risque et dans le respect des normes.
Un branchement radiateur électrique bien réalisé est la clé d’un chauffage confortable, sûr et performant. En respectant les principes de base (circuit dédié, bon calibre de disjoncteur, section de câble adaptée), en soignant le raccordement électrique (phase, neutre, terre, fil pilote) et en choisissant des radiateurs de qualité, vous mettez toutes les chances de votre côté pour profiter d’une chaleur douce au quotidien sans mauvaise surprise.
Les équipes d’Espace Aubade, leurs showrooms et leurs installateurs partenaires peuvent vous accompagner dans le choix du radiateur électrique le mieux adapté à chaque pièce, dans l’étude de votre tableau électrique et dans la mise en œuvre du branchement selon les règles de l’art. Vous bénéficiez ainsi d’un confort thermique optimisé et d’une installation durable, en toute sérénité.
Pour choisir vos radiateurs électriques et faire réaliser leur branchement en toute sécurité, rapprochez‑vous d’un showroom Espace Aubade ou contactez un conseiller pour étudier votre projet de chauffage pièce par pièce.
