Norme NF C 15-100 : le cadre de la norme électrique salle de bain
La référence en matière de norme électrique salle de bain est la norme NF C 15-100, qui encadre toutes les installations électriques basse tension dans les logements, y compris les pièces d’eau. Elle fixe les exigences en termes de circuits électriques, de protections, de mise à la terre et de disposition des équipements pour assurer la sécurité des personnes et des biens.
Dans une salle d’eau, la norme NF C 15-100 délimite des volumes de sécurité autour des baignoires et douches et détaille ce qui peut être installé dans chaque zone : luminaires très basse tension, appareils de chauffage, prises de courant, interrupteurs, dispositifs différentiels, etc. Ce référentiel s’applique aussi bien aux constructions neuves qu’aux travaux de rénovation électrique et de mise aux normes, avec des exigences parfois différentes selon l’état de l’installation intérieure.
Rôle de la norme NF C 15-100 dans la salle de bain
La norme NF C 15-100 vise d’abord à réduire les risques d’électrocution, d’électrisation et d’incendies dans les salles de bains en imposant des règles précises de câblage, de protections et d’emplacements. Elle impose par exemple l’utilisation de disjoncteurs, de dispositifs différentiels 30 mA, d’une prise de terre efficace et d’une liaison équipotentielle pour les éléments métalliques.
Cette norme définit aussi le nombre minimal de prises, les circuits spécialisés pour certains appareils électroménagers (lave linge, chauffe eau, etc.) et les calibres de protection au tableau électrique. En cas de création de salle d’eau ou de rénovation lourde, un contrôle du consuel ou une attestation de conformité peuvent être nécessaires pour certifier que l’installation électrique est conforme aux normes en vigueur.
Basse tension, très basse tension et indice de protection
Dans une salle de bain, la norme distingue plusieurs niveaux de tension : la basse tension (classique), la très basse tension de sécurité (TBTS) et les appareillages compatibles avec l’humidité. Plus on se rapproche de l’eau (volume 0 ou 1), plus les équipements doivent être alimentés en très basse tension et bénéficier d’un indice de protection suffisant.
On trouve ainsi des luminaires TBTS 12 V avec transformateur de séparation placé hors volume, des appareillages de classe II et des indices de protection adaptés (IPX4, IPX5, IPX7 selon les zones). Cette combinaison tension/indice de protection fait partie intégrante de la norme électrique salle de bain et conditionne le choix du matériel électrique à installer dans la pièce.

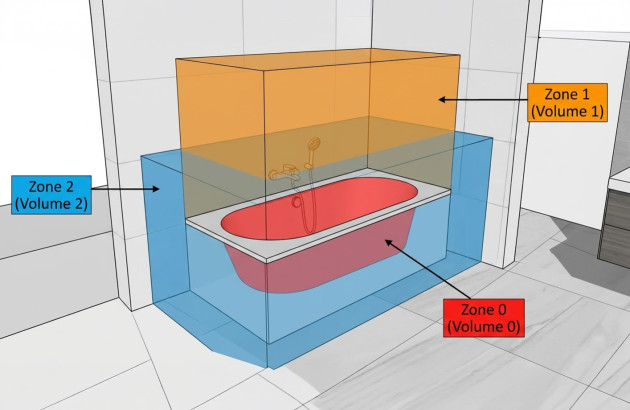

Volumes de sécurité électrique en salle de bain : zones 0, 1, 2 et hors volume
La particularité de la norme électrique salle de bain est de diviser la pièce en volumes de sécurité numérotés en fonction de la proximité de l’eau. Chaque volume (0, 1, 2, hors volume) impose des restrictions différentes sur les appareils électriques, les circuits, les prises et l’éclairage.
Comprendre ces zones est indispensable avant tout branchement, installation de luminaires ou ajout d’un appareil de chauffage électrique. C’est aussi le point de départ pour concevoir un schéma électrique de salle d’eau ou un plan de travail pour l’électricien qui va réaliser les travaux.
Volume 0 : à l’intérieur de la baignoire ou du receveur de douche
Le volume 0 correspond à l’intérieur de la baignoire ou du receveur de douche, là où l’eau stagne ou ruisselle. Dans cette zone, les risques électriques sont maximum et la norme NF C 15-100 est extrêmement restrictive.
- Aucun appareil électrique traditionnel ne peut être installé dans le volume 0.
- Seuls certains équipements très basse tension de sécurité (TBTS 12 V) avec un indice de protection très élevé (par exemple IPX7 ou IPX9) sont admis, avec transformateur situé hors volume.
- Les câbles, fils électriques, boîtiers, dérivations ou prises de courant sont strictement exclus de cette zone.
Volume 1 : au-dessus de la baignoire ou de la douche
Le volume 1 s’étend au-dessus du volume 0 jusqu’à une hauteur de 2,25 m et comprend la zone de projection directe d’eau. Là encore, le choix des équipements et des circuits électriques est très limité pour respecter les normes de sécurité.
- Sont autorisés des luminaires TBTS 12 V avec transformateur extérieur au volume et un indice de protection adapté (IPX4 ou IPX5 selon les cas).
- Certains chauffe-eau ou équipements de classe II peuvent être installés dans des conditions précises définies par la norme NF C 15-100.
- Interrupteurs, prises de courant et autres appareillages classiques sont interdits dans le volume 1.
Volume 2 : à proximité immédiate de la baignoire ou de la douche
Le volume 2 se situe généralement jusqu’à 60 cm autour de la baignoire ou du receveur de douche, sur une hauteur pouvant aller jusqu’à 3 m. Les contraintes sont moins fortes que dans les volumes 0 et 1, mais la norme électrique salle de bain reste très encadrante.
- On peut y installer certains appareils de chauffage de classe II (radiateur sèche-serviettes adapté, par exemple) et des luminaires conçus pour les pièces humides.
- Les interrupteurs TBTS ou commandes déportées sont parfois autorisés, selon le type de matériel et son indice de protection.
- Les prises électriques standards restent proscrites : elles doivent être placées en dehors des volumes de protection.
Hors volume : le reste de la salle de bain
Hors volume, c’est-à-dire au-delà de 60 cm de la baignoire ou de la douche, la norme se rapproche d’une installation électrique classique, tout en gardant des exigences renforcées en matière de sécurité. C’est dans cette zone que l’on va installer l’essentiel des prises de courant et des interrupteurs de la salle d’eau.
- La norme impose au moins une prise de courant 16 A 2P+T, hors volume, à proximité de la commande d’éclairage, à une hauteur comprise entre environ 5 cm et 1,30 m du sol.
- Les prises, socles de prises, appareillages et interrupteurs doivent être protégés par un dispositif différentiel 30 mA et raccordés à la terre.
- Les luminaires, points lumineux et circuits d’éclairage doivent être choisis parmi des équipements adaptés aux pièces humides, avec un indice de protection minimum (IPX4 souvent recommandé).
Prises, interrupteurs, luminaires : ce que dit la norme électrique salle de bain
Au-delà des volumes, la norme électrique salle de bain précise où et comment installer prises électriques, interrupteurs, points d’éclairage et appareils électriques pour garantir la sécurité des personnes. Il s’agit de trouver le bon compromis entre confort d’usage (nombre de prises suffisant, éclairage efficace) et respect des règles de sécurité.
Avant tout travaux de branchement, d’encastrement ou de pose en saillie, il est recommandé de réaliser un schéma électrique de la salle d’eau, en indiquant les circuits spécialisés, le nombre minimum de prises et les points lumineux, puis de vérifier la compatibilité des équipements choisis avec les volumes définis.
Emplacement et nombre de prises de courant
La norme NF C 15-100 impose la présence d’au moins une prise de courant 16 A 2P+T dans la salle de bain, située hors volume. Elle doit être placée à une hauteur minimale d’environ 5 cm et maximale de 1,30 m du sol, en général à proximité de l’interrupteur d’éclairage ou du plan de travail autour du lavabo.
- Les prises de courant ne doivent jamais se trouver dans l’axe vertical du lavabo ou au-dessus de la baignoire et de la douche.
- Plusieurs prises peuvent être installées pour alimenter rasoir, brosse à dents, sèche-cheveux ou appareils électroménagers, mais toujours hors volume et protégées par un différentiel 30 mA.
- Dans les logements neufs ou rénovés, les prises doivent être conformes à la norme NF, souvent avec système d’éclipse pour la sécurité des enfants.

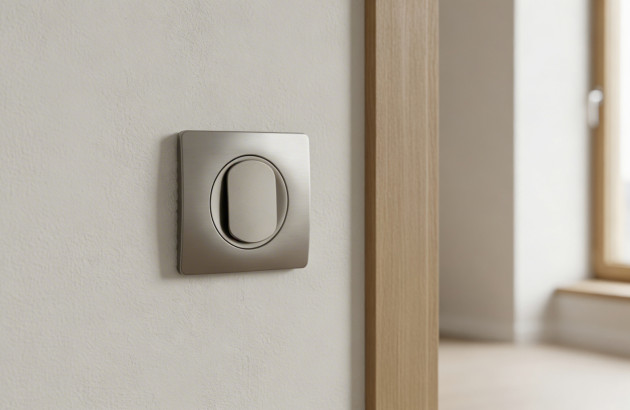

Interrupteurs et dispositifs de commande
Les interrupteurs classiques ne sont admis que hors volume, voire dans certains cas en volume 3 dans l’existant, pour réduire le risque de contact direct avec l’eau. De nombreux électriciens recommandent de positionner l’interrupteur général d’éclairage à l’extérieur de la salle de bain, à l’entrée de la pièce, afin de maximiser la sécurité.
Dans les volumes proches de l’eau, la commande de l’éclairage peut se faire via des dispositifs de commande à tirette, des boutons-poussoirs TBTS ou des systèmes de domotique et de détection de présence situés hors volume. Ces solutions offrent un bon compromis entre confort d’utilisation, conformité électrique et sécurité des installations.
Éclairage et choix des luminaires en salle d’eau
L’éclairage de la salle de bain doit respecter à la fois la norme électrique et les besoins de confort visuel (éclairage général, éclairage du miroir, zones fonctionnelles). La norme NF C 15-100 rappelle que les luminaires situés dans les volumes 0, 1 et 2 doivent être TBTS 12 V, avec un indice de protection adapté aux projections d’eau (IPX7 pour le volume 0, IPX5 pour le volume 1, IPX4 pour le volume 2).
- Pour l’éclairage général, on privilégie un plafonnier ou des spots encastrés placés hors volume, dans un circuit d’éclairage protégé par un disjoncteur divisionnaire adapté.
- Autour du miroir ou du plan de travail, des appliques murales ou rampes LED spéciales pièces humides peuvent être installées hors volume, avec un bon indice de protection.
- Les luminaires doivent être raccordés à des circuits électriques protégés, avec un câblage conforme et des boîtes de connexion adaptées à l’humidité.
Circuits, protections et tableau électrique : sécuriser l’installation
La norme électrique salle de bain ne concerne pas seulement l’emplacement des prises et des luminaires, mais aussi la structure des circuits électriques, la protection différentielle, la terre et le tableau de répartition. Une installation conforme et sécurisée commence au disjoncteur général et au compteur électrique, puis se décline en circuits spécialisés et protections adaptées.
Lors d’une rénovation électrique ou d’une création de salle d’eau, il est souvent nécessaire de revoir le nombre de circuits, le calibre des disjoncteurs, le type de câbles et la gaine technique de logement, afin de garantir une bonne sélectivité et de limiter les risques de court circuit, de surtension ou d’origine électrique d’incendies.

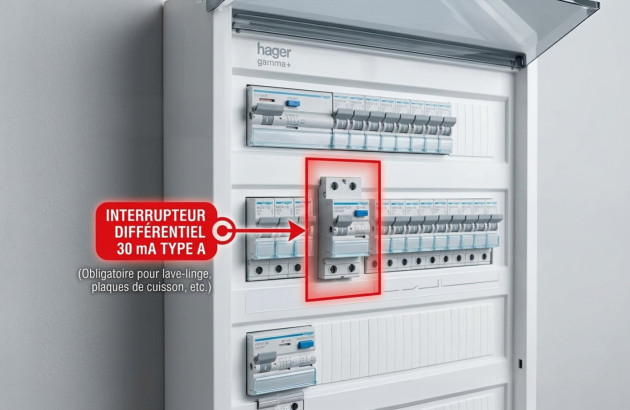

Disjoncteurs, différentiels et protections au tableau
Au tableau électrique, la salle de bain doit être protégée par des disjoncteurs divisionnaires et des disjoncteurs différentiels ou interrupteurs différentiels de haute sensibilité (30 mA) dédiés aux circuits de pièces d’eau. Ces dispositifs de protection assurent une coupure rapide du courant électrique en cas de défaut d’isolement, de fuite de courant vers la terre ou de contact indirect dangereux.
- Un dispositif différentiel 30 mA de type AC ou A protège les circuits prises, éclairage et appareils de chauffage de la salle d’eau.
- Chaque circuit électrique (éclairage, prises, circuit spécialisé) doit être protégé par un disjoncteur calibré en ampères en fonction de la section des fils électriques.
- Dans les installations récentes, la présence éventuelle d’un parafoudre, d’un délesteur ou de dispositifs de commande permet de renforcer la sécurité électrique globale du logement.
Mise à la terre, liaison équipotentielle et sécurité des personnes
La mise à la terre est une obligation fondamentale de la norme électrique salle de bain, car elle permet d’évacuer les courants de fuite et de réduire les risques d’électrocution. Tous les circuits, prises de terre, socles de prise de courant et appareils électriques doivent être raccordés à la terre de l’installation.
Dans les salles de bains, une liaison équipotentielle locale relie entre eux les éléments métalliques (tuyauteries, canalisations, baignoire métallique, radiateur, châssis, etc.) et les conducteurs de protection. Cette liaison équipotentielle, réalisée dans les règles de l’art, participe fortement à la sécurité des personnes et fait partie des points vérifiés lors d’un diagnostic électrique ou d’un contrôle de conformité.
Circuits spécialisés et appareils électroménagers en salle de bain
Certaines salles de bains accueillent des appareils électroménagers ou de chauffage spécifiques : lave linge, sèche-linge, chauffe eau électrique, radiateurs, sèche-serviettes. Pour ces équipements électriques, la norme impose généralement des circuits spécialisés, avec un disjoncteur dédié et une section de câble adaptée.
- Une machine à laver doit être branchée sur un circuit spécialisé, avec prise de courant hors volume et protection différentielle 30 mA.
- Un chauffe eau ou un radiateur électrique doit respecter les zones d’implantation autorisées (plutôt volume 2 ou hors volume) et être correctement raccordé et protégé.
- En cas de doute sur le nombre de circuits spécialisés ou le calibre nécessaire, l’avis d’un électricien qualifié est vivement recommandé.
Diagnostic, mise aux normes et rénovation électrique de la salle de bain
Dans l’existant, beaucoup de salles de bains ne respectent plus les normes en vigueur ou présentent une vétusté avancée de l’installation intérieure. Pour sécuriser les occupants et préserver la valeur du logement, un diagnostic électrique et une éventuelle mise en sécurité ou mise aux normes électriques sont souvent nécessaires.
Propriétaires occupants, bailleurs, ou personnes souhaitant rénover une salle d’eau ont tout intérêt à faire contrôler la conformité des installations par un diagnostiqueur ou un électricien qualifié. Cela permet d’anticiper les travaux de mise en conformité, les remises aux normes et les éventuelles réparations sur le tableau électrique, les circuits de prise et le circuit d’éclairage.
Diagnostic électrique obligatoire et conformité
Dans certains cas (vente d’un logement ancien par exemple), un diagnostic électrique obligatoire doit être fourni, décrivant l’état de l’installation intérieure et les risques éventuels. Ce document met en évidence les anomalies : absence de dispositif différentiel, défaut de mise à la terre, prises et interrupteurs non protégés, appareils de chauffage mal implantés, etc.
À l’issue du diagnostic, le propriétaire peut décider de réaliser les travaux de mise en sécurité ou de mise aux normes électriques, pour atteindre une installation conforme à la NF C 15-100. Dans le cadre de travaux importants, une attestation de conformité ou un certificat de conformité peut être exigé par le consuel pour valider le bon fonctionnement de l’ensemble du système électrique.
Remise aux normes et travaux de rénovation en salle d’eau
Mettre aux normes une salle de bain implique souvent de revoir le tableau électrique, d’ajouter un nouveau tableau ou coffret, de remplacer certains disjoncteurs divisionnaires et d’installer des interrupteurs différentiels adaptés. Il peut être nécessaire de créer de nouveaux circuits spécialisés, de remplacer les anciens fusibles par des disjoncteurs et de reprendre le câblage et les branchements dans les gaines et moulures.
Selon la configuration, les travaux de rénovation peuvent aussi inclure la création d’une gaine technique de logement, la pose d’une goulotte ou de plinthes techniques pour protéger les fils électriques, l’encastrement de boîtes de connexion et le repérage précis de chaque circuit. Confier ces travaux à un électricien professionnel ou à un installateur habitué à l’électricité bâtiment permet de garantir une installation électrique conforme, sécurisée et durable.
Espace Aubade, vos équipements et votre projet de rénovation
Lors d’un projet de rénovation de salle de bain, Espace Aubade vous aide à concilier esthétique, confort et respect des normes électriques, grâce à un large choix d’équipements de salle d’eau, de chauffages électriques et d’appareils de ventilation adaptés aux pièces humides. Vous pouvez ainsi sélectionner vos meubles, vasques, receveurs, baignoires, radiateurs sèche-serviettes et luminaires en tenant compte des volumes de sécurité et des contraintes d’implantation.
Les conseillers en showroom peuvent également vous orienter vers des artisans partenaires (électriciens, installateurs de salles de bains) capables de réaliser la mise en conformité, la mise en sécurité électrique et le raccordement de vos équipements dans le respect des normes NF C 15-100. Vous disposez ainsi d’un accompagnement global, de la conception à la réalisation de vos travaux de mise aux normes des installations.
FAQ : Vos questions fréquentes sur les normes électriques en salle de bain
Quelle distance respecter entre une prise et un point d’eau dans une salle de bain ?
Les prises de courant doivent être installées hors volume, à au moins 60 cm de la baignoire ou de la douche et en dehors de l’axe vertical du lavabo. Elles doivent se situer à une hauteur comprise entre environ 5 cm et 1,30 m du sol, être protégées par un dispositif différentiel 30 mA et reliées à la terre de l’installation.
Peut-on installer un sèche-serviettes ou un radiateur électrique dans une salle de bain ?
Oui, un radiateur sèche-serviettes ou un appareil de chauffage électrique peut être installé dans une salle de bain, à condition de respecter les volumes de sécurité définis par la norme NF C 15-100. En général, ces appareils sont autorisés en volume 2 ou hors volume, doivent être de classe II, adaptés aux pièces humides et raccordés à un circuit protégé par un différentiel 30 mA.
La présence d’un disjoncteur différentiel 30 mA est-elle obligatoire pour la salle de bain ?
La protection différentielle 30 mA est aujourd’hui incontournable pour les circuits alimentant les salles de bains, afin de limiter les risques d’électrocution et d’électrisation. Les prises de courant, circuits d’éclairage et appareils électriques de la salle d’eau doivent être placés sous la protection d’un ou plusieurs interrupteurs différentiels ou disjoncteurs différentiels 30 mA au tableau électrique.
Que faire si ma salle de bain n’est plus aux normes électriques ?
Si votre salle de bain présente des équipements vétustes ou non conformes (prises trop proches de l’eau, absence de terre, pas de différentiel 30 mA), il est recommandé de faire réaliser un diagnostic électrique ou de consulter un électricien qualifié. Selon le résultat, des travaux de mise en sécurité ou de remise aux normes électriques pourront être engagés : ajout de protections, modification de circuits, remplacement du tableau électrique ou création d’une liaison équipotentielle.
Menez votre projet en toute sécurité avec des normes électriques maîtrisées
Respecter la norme électrique salle de bain est indispensable pour profiter d’une pièce d’eau confortable, moderne et surtout sécurisée. En vous appuyant sur la norme NF C 15-100, sur une bonne répartition des volumes de sécurité et sur des équipements adaptés (prises, luminaires, radiateurs, VMC), vous réduisez fortement les risques électriques pour les occupants.
Pour réussir vos travaux électriques, de la simple installation d’un luminaire à la rénovation complète de la salle d’eau, appuyez-vous sur les conseils et les gammes d’Espace Aubade, puis confiez la réalisation à un électricien qualifié ou à un artisan partenaire habitué aux salles de bains. Rendez-vous en showroom Espace Aubade pour concevoir une salle de bain sécurisée, conforme aux normes électriques en vigueur et parfaitement adaptée à votre quotidien.
