Qu’est-ce que le protocole OpenTherm : approfondissement technique
Le protocole OpenTherm constitue une technologie fondamentale dans le domaine de la régulation thermique moderne. Pour bien comprendre son impact sur votre système de chauffage, explorons en détail ce qu'il représente réellement, son histoire et comment il fonctionne sur le plan technique.
Définition et genèse du protocole
OpenTherm est un protocole de communication numérique standardisé qui permet l'échange bidirectionnel d'informations entre un appareil de contrôle (généralement un thermostat ou un régulateur) et un générateur de chaleur (typiquement une chaudière à condensation). Développé aux Pays-Bas dans les années 1990, ce système a été conçu pour pallier le manque d'interopérabilité entre les équipements de chauffage et de régulation, établissant un langage commun quel que soit le fabricant.
Le nom "OpenTherm" reflète parfaitement sa philosophie : "Open" souligne son caractère ouvert, non propriétaire et universel, permettant à différents fabricants de collaborer, tandis que "Therm" fait référence à son application thermique. L'objectif initial était de rendre les systèmes de chauffage plus efficaces en exploitant pleinement les capacités de modulation des générateurs modernes.
L'Association OpenTherm, créée en 1996, supervise le développement, la maintenance et la certification de ce standard. Elle joue un rôle crucial en définissant les spécifications techniques et en assurant la fiabilité et la pérennité du protocole. Les équipements certifiés doivent respecter un ensemble strict de règles pour garantir une interopérabilité sans faille. L'adhésion de nombreux fabricants européens de générateurs et de régulateurs témoigne de l'importance de cette norme sur le marché du chauffage résidentiel.
Le principe technique de la communication OpenTherm
Le protocole utilise une communication numérique via un câble à deux fils non polarisés. L'absence de polarisation simplifie grandement l'installation, car il n'y a pas d'ordre spécifique pour connecter les fils.
Techniquement, la communication repose sur des "messages" échangés en permanence. Chaque message est un paquet de données numériques contenant :
- Un identifiant de message (ID) : il spécifie le type d'information transmise (par exemple, température ambiante, température de l'eau souhaitée, état d'erreur, etc.).
- Une valeur de données : c'est l'information elle-même, associée à l'ID.
Le rôle du thermostat est de transmettre un message de commande (Master) au générateur, lui indiquant la température d'eau qu'il doit produire. Le générateur répond par un message d'état (Slave), confirmant la commande reçue et fournissant ses propres informations (température d'eau réelle, pression, etc.). Ce dialogue constant permet une régulation dynamique et quasi instantanée.
La distinction cruciale : OpenTherm vs. On/Off
La distinction essentielle entre un système OpenTherm et un système traditionnel On/Off (ou Relais) réside dans leur mode de communication et de régulation.
| Caractéristique |
Système On/Off (Relais) classique |
Système OpenTherm (modulant) |
| Communication |
Unidirectionnelle (un simple contact sec) |
Bidirectionnelle et numérique (échange de données) |
| Régulation |
Binaire (marche / arrêt à pleine puissance) |
Modulation continue et précise de la puissance |
| Information transmise |
Ordre simple : allumer (ON) ou éteindre (OFF) |
Données complexes : température d'eau souhaitée, température ambiante, diagnostic, etc. |
| Conséquences thermiques |
Cycles longs et courts, variations de température désagréables (pics et creux). |
Température stable, fonctionnement prolongé à basse puissance, réduction du stress mécanique. |
Dans un système On/Off classique, le thermostat ne fait qu'envoyer un signal électrique. Le générateur s'allume alors au minimum ou à pleine puissance (selon sa configuration interne) jusqu'à ce que la consigne soit atteinte. Cela conduit à des cycles d'allumage/extinction fréquents (le fameux "pompage" ou "cycling").
À l'inverse, un thermostat compatible OpenTherm, grâce à la communication bidirectionnelle, transmet la température d'eau optimale que le générateur doit atteindre. Le générateur, recevant l'information de l'écart entre la température actuelle et la consigne, module sa flamme (et donc sa puissance) pour chauffer l'eau à la température exacte demandée. Cette approche est l'essence même de l'efficacité de l'OpenTherm.

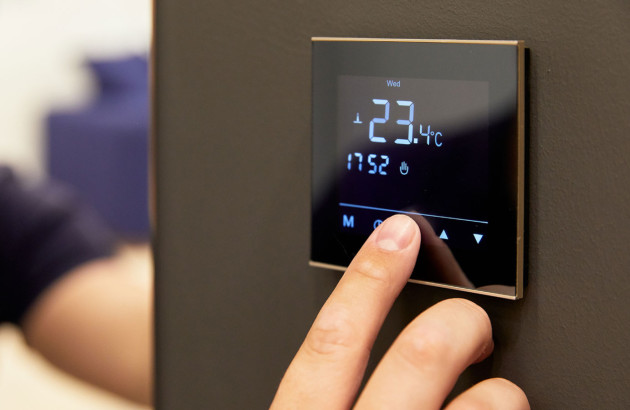

Le cœur de l'efficacité : la modulation de la température
Le concept central qui rend le protocole OpenTherm si performant en matière d'économie d'énergie est la modulation de la température de l'eau de chauffage.
Le calcul de la température cible
Le thermostat compatible OpenTherm ne demande pas au générateur de s'allumer ou de s'éteindre ; il lui demande de chauffer l'eau du circuit à une température précise (T-set). Cette température cible est calculée en temps réel par le thermostat en fonction de plusieurs paramètres :
- L'écart de température (différentiel) : la différence entre la température ambiante mesurée et la température de consigne souhaitée.
- L'algorithme PID (proportionnel-intégral-dérivé) : le thermostat utilise un algorithme sophistiqué pour prédire les besoins de chauffage futurs et ajuster la T-set en conséquence. Plus l'écart est grand, plus la T-set sera élevée (dans la limite des réglages). Plus l'écart se réduit, plus la T-set est abaissée.
- La courbe de chauffe (optionnel) : certains thermostats OpenTherm peuvent aussi prendre en compte la température extérieure (si elle est fournie) pour effectuer une régulation par loi d'eau, optimisant l'efficacité globale, notamment dans les systèmes de chauffage à basse température.
L'optimisation de la condensation
Cette modulation est particulièrement vitale pour les générateurs à condensation. Un générateur à condensation n'atteint son rendement maximal que lorsque la température de retour de l'eau est suffisamment basse (généralement inférieure à 55°C).
Grâce à OpenTherm, lorsque le besoin de chaleur est faible (par exemple, en mi-saison), le thermostat demande une température d'eau basse (parfois 35°C ou 40°C). Cette basse température assure une condensation maximale des vapeurs d'eau contenues dans les fumées, récupérant ainsi l'énergie latente et augmentant le rendement global de l'installation. À l'inverse, dans un système On/Off, le générateur pourrait démarrer à 70°C, empêchant la condensation et gaspillant de l'énergie.
La modulation OpenTherm garantit ainsi que le générateur fonctionne le plus souvent possible dans sa plage de rendement optimal, ce qui se traduit directement par des économies de combustible significatives.
Comment savoir si mon générateur de chaleur est compatible OpenTherm ?
Pour profiter des avantages du protocole OpenTherm, il est impératif de vérifier si votre équipement de chauffage est compatible avec cette technologie. Plusieurs méthodes permettent de s'en assurer rapidement et de manière fiable.
1. Identification visuelle : le logo OpenTherm
La première méthode, la plus simple et la plus directe, consiste à rechercher le logo OpenTherm directement sur votre équipement ou ses accessoires. Ce logo atteste qu'un niveau minimal d'interaction entre le générateur et le thermostat est pris en charge. Vous pouvez généralement le trouver :
- Sur la façade ou à l'intérieur du panneau de commande de votre générateur.
- À proximité du bornier de connexion (la zone où les fils du thermostat sont raccordés).
- Sur le thermostat actuel ou son emballage d'origine.
2. Consultation de la documentation technique (manuel)
En complément de la recherche visuelle, consultez attentivement la documentation technique fournie avec votre générateur. Cette méthode s'avère particulièrement utile lorsque le logo n'est pas immédiatement visible ou pour obtenir des informations détaillées sur le niveau de compatibilité (OpenTherm gère plusieurs types de données).
Recherchez spécifiquement dans le manuel utilisateur :
- La mention explicite "compatible OpenTherm" ou "protocole OpenTherm intégré".
- La section dédiée aux raccordements de thermostats et régulateurs.
- Le schéma électrique ou les bornes de connexion spécifiques pour le thermostat OpenTherm (souvent marquées OT ou BUS).
Si vous trouvez les bornes marquées "ON/OFF" ou "Relais", mais pas de bornes dédiées OT, votre générateur peut ne pas être compatible nativement.
3. Le facteur temps : générateurs récents
Comme mentionné, la grande majorité des générateurs modernes à gaz ou fioul à condensation commercialisés depuis 2012 intègrent la compatibilité OpenTherm. Cependant, la prudence reste de mise. Certains fabricants continuent de proposer des modèles d'entrée de gamme ou privilégient leurs propres protocoles propriétaires pour l'exploitation de certaines fonctionnalités avancées.
4. Cas spécifiques : les systèmes anciens et les interfaces
- Systèmes anciens (depuis 2004) : même les générateurs plus anciens peuvent parfois bénéficier de cette innovation. L'installation d'une interface de communication spécifique (un boîtier externe) peut permettre au générateur de convertir le signal OpenTherm en un signal que l'équipement peut interpréter, ou vice-versa.
- Les pompes à chaleur et autres générateurs : bien que l'OpenTherm ait été conçu principalement pour les chaudières à gaz, certains fabricants de pompes à chaleur hydroniques ont adopté des variantes du protocole ou ont intégré des interfaces pour permettre la modulation.
5. Demande d'expertise professionnelle
En cas d'incertitude après ces vérifications, la meilleure approche est de :
- Contacter le fabricant de votre générateur via son service clientèle, en fournissant le modèle exact et le numéro de série de l'appareil.
- Consulter votre installateur de chauffage qui dispose généralement des informations techniques précises et de l'expérience sur les compatibilités des équipements installés localement.
Avantages concrets d’un système OpenTherm : au-delà de l'économie
L'adoption d'un système OpenTherm offre plusieurs bénéfices tangibles qui transforment positivement l'expérience de chauffage de l'utilisateur. Ces avantages s'étendent des économies financières au confort accru, en passant par la durabilité de l'installation.
1. Réduction maximale de la consommation de combustible
Le principal atout, et souvent la motivation première, réside dans l'impact sur la facture énergétique.
- Fonctionnement à puissance optimale : grâce à la modulation précise, le générateur ne fonctionne jamais à une puissance supérieure au besoin réel. Il ne produit que les calories strictement nécessaires, évitant le gaspillage.
- Maximisation du rendement de condensation : en maintenant la température de l'eau de retour au niveau le plus bas possible (comme expliqué précédemment), l'OpenTherm garantit que le générateur à condensation fonctionne dans sa zone de rendement la plus élevée.
- Estimation des économies : selon les études techniques et les retours d'expérience, le passage d'un système On/Off à une régulation modulante OpenTherm peut entraîner une diminution de la consommation de combustible (gaz ou fioul) allant de 5% à 15%, voire plus selon l'isolation de l'habitation et les habitudes de chauffage.
2. Amélioration drastique du confort thermique
Le confort est un avantage souvent sous-estimé de cette technologie.
- Stabilité parfaite : fini les "dents de scie" thermiques. Un système On/Off crée des cycles de surchauffe (lorsque le générateur est à pleine puissance) suivis de périodes de refroidissement. L'OpenTherm, en modulant continuellement, maintient une température remarquablement stable dans l'habitation, sans variations désagréables.
- Chaleur douce et homogène : le chauffage se fait de manière progressive et constante. Les radiateurs ou les planchers chauffants reçoivent une eau à température juste nécessaire, ce qui procure une sensation de chaleur plus douce et plus homogène que les montées en température rapides et agressives des systèmes traditionnels.
3. Prolongation de la durée de vie du générateur (durabilité)
Un avantage technique souvent négligé a un impact direct sur la pérennité de l'investissement.
- Réduction du stress mécanique : les démarrages et arrêts fréquents (cycles marche/arrêt) sont la phase la plus énergivore et la plus stressante pour les composants d'un générateur, notamment le brûleur, la pompe de circulation et les pièces électroniques.
- Diminution des cycles : le protocole OpenTherm privilégie un fonctionnement prolongé à puissance réduite plutôt qu'un fonctionnement court à pleine puissance. Cette réduction drastique des cycles d'allumage et d'extinction limite l'usure prématurée, ce qui se traduit par une durée de vie prolongée pour l'équipement et une diminution des besoins d'entretien et de réparations.
- Réduction des nuisances sonores : la limitation des démarrages et des extinctions réduit également les nuisances sonores souvent associées au fonctionnement cyclique des systèmes classiques.
4. Gestion optimisée de l'eau chaude sanitaire (ECS)
Le protocole OpenTherm ne se limite pas au chauffage des pièces.
- Priorisation intelligente : dans les générateurs mixtes, il assure une coordination intelligente entre le besoin de chauffage et la production d'ECS. Le système peut temporairement basculer l'énergie pour privilégier le chauffage de l'eau sanitaire lors d'un puisage, puis revenir automatiquement à la régulation du chauffage une fois la demande satisfaite.
- Information de l'utilisateur : le thermostat peut afficher des informations sur l'état de l'ECS, sa température, ou le temps restant avant que le ballon (s'il existe) ne soit à nouveau chaud, pour un confort accru.
Installation et mise en service : de l'ancien au connecté
L'installation d'un système OpenTherm est généralement plus simple que celle de nombreux systèmes propriétaires, notamment grâce au câblage non polarisé. Cependant, quelques étapes sont cruciales pour garantir une efficacité maximale.
Le raccordement physique : les deux fils non polarisés
L'atout majeur de l'OpenTherm réside dans l'utilisation d'un câble à deux fils non polarisés. Cela signifie que l'ordre dans lequel les fils sont connectés aux bornes du thermostat ou du générateur n'a pas d'importance.
- Localisation des bornes OT : il faut identifier les bornes de connexion OpenTherm sur le générateur (souvent marquées OT1 et OT2 ou simplement BUS).
- Retrait du pont On/Off : si un ancien thermostat On/Off était installé, un "pont" (un petit fil de cuivre) était probablement présent entre les bornes du thermostat relais. Ce pont doit impérativement être retiré avant de connecter le nouveau thermostat OpenTherm.
- Connexion : les deux fils du nouveau thermostat sont connectés aux bornes OT du générateur.
Activation et configuration du protocole
Dans certains cas, le générateur peut être configuré par défaut pour fonctionner en mode On/Off. L'installateur doit souvent se rendre dans les paramètres techniques du générateur pour :
- Activer le mode OpenTherm (OT) ou BUS et désactiver le mode relais.
- Définir les limites de température (T-Max) : l'installateur doit régler la température maximale de l'eau que le générateur est autorisé à produire. Bien que l'OpenTherm soit modulant, cette limite garantit la sécurité et l'intégrité du système de distribution (radiateurs).
L'importance de la sonde ambiante déportée
Pour que le thermostat OpenTherm fonctionne correctement, il doit mesurer la température ambiante de manière précise. Il est crucial que le thermostat soit installé :
- Loin des sources de chaleur ou de froid (fenêtres, radiateurs, courants d'air).
- À une hauteur standard (environ 1,5 mètre du sol).
- Idéalement, dans une pièce principale représentative de l'ensemble de l'habitation.
L'efficacité du protocole dépend entièrement de la fiabilité des données transmises par le thermostat au générateur.
Choisir son thermostat compatible OpenTherm : critères et fonctionnalités
Le choix du thermostat compatible OpenTherm est une étape cruciale pour optimiser votre système. Le marché propose aujourd'hui une vaste gamme de modèles, allant des thermostats muraux basiques aux systèmes connectés les plus avancés.
Critère n°1 : la compatibilité technique
Le premier critère est la compatibilité effective avec votre générateur.
- Vérification de la certification : assurez-vous que le thermostat porte le logo ou la mention OpenTherm Certified.
- Niveau de compatibilité : certains thermostats ne supportent qu'une partie des messages OpenTherm (par exemple, uniquement la T-set), tandis que d'autres gèrent l'ensemble des diagnostics, la pression, et l'ECS. Optez pour un modèle qui exploite le maximum des capacités de votre générateur.
- Thermostat tiers vs. thermostat de fabricant : si les thermostats tiers offrent une flexibilité et des fonctionnalités "smart" étendues, un thermostat fourni par le fabricant du générateur peut garantir une interopérabilité maximale et l'accès à des fonctionnalités propriétaires spécifiques.
Critère n°2 : les fonctionnalités connectées (smart)
L'OpenTherm est la base technique parfaite pour les thermostats intelligents. Les fonctionnalités les plus recherchées incluent :
| Fonctionnalité |
Description détaillée |
| Contrôle à distance |
Pilotage complet du chauffage via une application mobile (iOS et Android) depuis n'importe où dans le monde. |
| Géolocalisation |
Le système détecte si l'utilisateur s'éloigne ou approche de l'habitation et ajuste la consigne pour réaliser des économies sans sacrifier le confort. |
| Auto-apprentissage |
L'algorithme apprend les caractéristiques thermiques de l'habitation (inertie, temps de chauffe) pour anticiper les besoins et lancer le chauffage au moment optimal. |
| Multi-zones et têtes thermostatiques intelligentes |
La capacité de gérer la température de manière indépendante dans différentes pièces, en utilisant des accessoires connectés qui communiquent souvent via l'OpenTherm Bridge. |
| Rapports et statistiques |
Fourniture de graphiques détaillés sur la consommation d'énergie, les cycles de marche du générateur et l'historique des températures pour optimiser les réglages. |
Critère n°3 : l'évolutivité et la maintenance
Un thermostat OpenTherm avancé peut jouer un rôle majeur dans la maintenance préventive.
- Diagnostic avancé : il est capable de lire et d'afficher les codes d'erreur envoyés par le générateur via le protocole. L'utilisateur peut ainsi informer précisément son technicien, permettant une résolution de panne plus rapide.
- Mises à jour : les thermostats connectés reçoivent régulièrement des mises à jour logicielles pour améliorer les algorithmes de modulation et maintenir la compatibilité avec les évolutions du protocole.
Perspectives d'avenir et défis du protocole
À l'heure où la maîtrise de notre consommation énergétique est primordiale, le protocole OpenTherm est bien positionné comme une solution technique pérenne.
Intégration dans la maison intelligente (domotique)
L'OpenTherm est un pilier de l'intégration domotique pour le chauffage. Sa nature standardisée lui permet de s'intégrer facilement avec des plateformes domotiques tierces. Le protocole continuera d'évoluer pour :
- L'interfaçage avec le réseau électrique : adapter le chauffage en fonction des prix de l'électricité en temps réel (effacement énergétique).
- La communication avec d'autres équipements : échanger des données avec les systèmes de ventilation mécanique contrôlée (VMC) et les sondes d'humidité pour optimiser la qualité de l'air intérieur en même temps que la température.
Le défi de l'adoption universelle
Bien que l'OpenTherm soit largement répandu, le défi majeur reste l'adoption universelle face à la persistance de certains protocoles propriétaires fermés développés par de grands fabricants. Ces protocoles propriétaires peuvent offrir des fonctionnalités très spécifiques (comme le réglage de paramètres internes du générateur) qui ne sont pas gérées par le standard OpenTherm. Le choix du consommateur se situe souvent entre la liberté du standard OpenTherm et l'intégration poussée du protocole propriétaire.
L'évolution vers les énergies renouvelables
Le protocole OpenTherm n'est plus limité aux seuls générateurs à combustion. L'Association travaille activement à l'extension des messages du protocole pour une meilleure gestion des systèmes hybrides (chaudière + pompe à chaleur) et des pompes à chaleur hydroniques autonomes. Cette évolution garantira que la modulation et la communication bidirectionnelle restent la norme, quel que soit le générateur d'énergie utilisé pour le chauffage.
En définitive, le protocole OpenTherm n'est pas seulement une solution technique pour un meilleur chauffage ; c'est un standard d'efficacité, de confort et d'interopérabilité qui définit l'avenir de la régulation thermique résidentielle.
